简述甲醛预处理舱的结构

来源:上海沪升实验仪器厂发布时间:2021-03-26





        甲醛预处理舱的结构组成:

(1)环境舱系统组成:包含气源部分、过滤部分、加湿系统、温控系统、夹套舱体、预处理舱,系统控制器等组成。

(2)舱体内部:采用镜面不锈钢结构,多个测试舱嵌在夹套舱内,只保留测试舱门在夹套舱壁面上,方便开启。舱体保温材料为阻燃性玻璃纤维棉材料

(3)气源部分:采用进理口涡轮风机,提供的气流量为 20m³ /h,配合冷冻式冷干机,对压缩空气进行除湿处理。处理气候舱

(4)过滤部分:采用多级过滤材料,物理过滤,活性炭过滤,膜过滤,过滤后的空气质量达到测试舱本底浓度要求。

(5)加湿系统:采用干湿气体平衡法加湿方式,各个测试舱有独立的加湿控制单元,可按设置要求分别控制各个测试舱内空气的湿度。

(6)温控系统:设有加热管、制冷盘管,循环系统,风道等。


根据国标GB/T31107-2014、专业标准ASTMD6007-2、EN717-1、ANSI/BIFMAX7.1-2007,VDA276以及ISO16000-9等开发的二代VOC检测环境舱,专用于检测家具及建材等产品中甲醛、VOC释放量项目。设备采用多项新技术,先进性、可靠性等方面在同类设备水平达到了很高的水平,被广泛应用于建材、家具和汽车等行业。

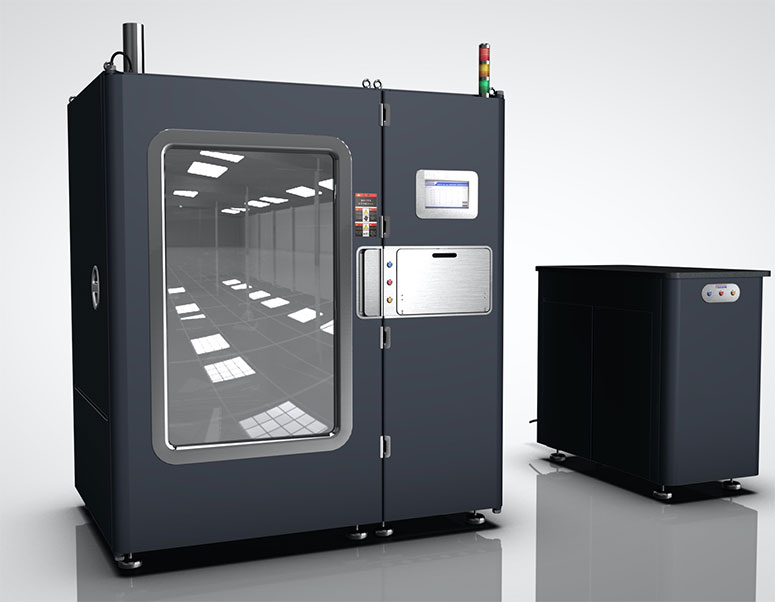

VOC检测环境舱

特点描述Features:
●实验舱可供充分排放
Almost emission free test space container
●夹套控温方式
Air-jacket temperature conditioning
●新风和机械降温阶段式相结合的降温方式
Cooling mode combined with fresh air and mechanical cooling
●干湿气路分开控制,通过电磁阀切换控制舱内湿度
Humidity control by the solenoid valve switching
●实验舱内胆表面涂层惰性处理
Test space container with surface coating inert treatment
●西门子系统控制器
SIEMENS system controller
●云数据管理平台
Cloud data management platform
●高温解脱附功能
Desorption in the high temperature
●高可靠性的 PLC控制系统和监视系统
Highly efficient PLC control and monitoring system
●便于维护的设计
Maintenance-friendly design

◆技术参数 TECHNICAL DATA
安装与操作数据Data for installation and operation

尺寸
Dimensions
外部尺寸: 1.85m(宽)*1.40m(深)*2.15m(高)
External dimensions:W1.85m*D1.40m*H2.15m
内部尺寸:0.8m(宽)*1.0m(深)*1.25m(高)
Internal dimensions:W0.8m*D1.0m*H1.25m
噪声等级
Noise pressure level
离设备1米处测量,无遮拦情况下<65db(A)
Less than 65 dB(A) measured in 1 m distance from the front at free field measurement
电磁兼容性测试
EMC test
符合EN 61000-6-4:2001
According to EN 61000-6-4: 2001
抗干扰性
Interference immunity
符合EN 61000-6-2:2001
According to EN 61000-6-2: 2001
电路连接
Electrical connection
额定电压nominal voltage:AC 380V±10% 50Hz
额定功率nominal power:approx. 35KW
额定电流nominal current:approx. 90A
连接电缆connect cable:根据现场提供supplied on-site
用户现场保险丝保护:100A slow blow
use protection provided by the
customer
安装条件
Installation conditions
设备需要安装在标准空间内,安装存储的 高温度为+55℃
The equipment is designed for installation in normal rooms. The max. permissible ambient temperature for storage and installation is +55℃.
对实验房间的排放热量
Heat emission into ambient room
4 kW
max. approx. 4 kW

▲生产和安装调试检验标准 Inspection standard of production and installation

1、VDA 276 Determination of Organic Substances as Emitted from Automotive Interior Products Using a 1 m³ Test Chamber
2、ISO 16000-9-2006 建筑产品和家具释放挥发性有机化合物的测定
3、ASTMD5116-97《小尺度环境箱测定室内材料和产品中有机释放的标准指南》
4、ASTMD6330-98《规定测试条件下小型环境箱测定木制板材中VOCs(除甲醛)释放的标准操作》
5、ANSI/BIFMAX7.1-2007
6、ENV13419-1《建筑产品—VOCs释放量的测定1部分:释放测试环境箱方法》
7、GB/T 31107-2014<<家具中挥发性有机化合物检测用气候舱通用技术>>
8、GB18584《室内装饰装修材料木家具中有害物质限量》送审稿

1m³ VOC检测气候箱洁净室

检测环境舱
1m³VOC检测环境舱2

检测环境舱
乐器VOC释放量检测环境舱

检测预处理舱
家具VOC检测预处理舱
